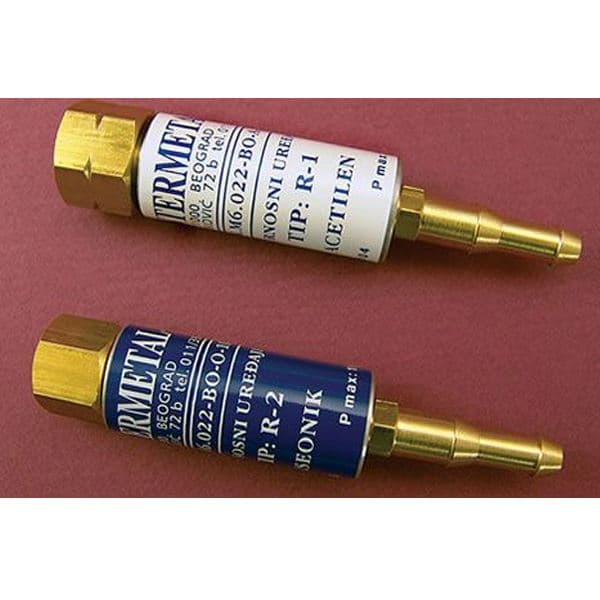

Suvi osigurač - R1 za ručne plamenike na ACETILEN, PROPAN – BUTAN. ZEMNI GAS I KISEONIK.Upotreba.Suvi osigura...
Suvi osigurači tipa R koristi se za zaštitu opreme i varioca od povratnog udara plamena prilikom ručnog autogenog zavarivanja i sečenja acetilenom, propan-butanom i ostalim gorivim gasovima. Mogu se upotrebljavati i na radnim mestima centralnih razvoda samo kao dodatna (sekundarna ) zaštita.Osigurači se izrađuju u više tipova, koji omogućavaju njegov priključak na držač plamenika, regulacione ventile ili za nastavljanje gumenog creva.
Preporučuje se jednom godišnje ispitivanje osigurača na povratni udar.
Otvaranje osigurača nije dozvoljeno.
|
TIP |
Smer strujanja gasa |
Vrsta gasa |
Max.radni pritisak (bar) |
Mesto priključenja |
Priključne mere osigurača |
Tež.(gr) |
|
|
ulaz
|
izlaz
|
||||||
| R-1 |
<<<
|
acetilen ostali gorivi gasovi
|
1,5 5 |
Držač plamenika
|
Gumeno crevo f 6 f8
|
R 3/8″ levi
|
80
|
| R-2 |
<<<
|
kiseonik
|
10
|
Držač plamenika
|
Gumeno crevo f 6 f8
|
R 1/4″
|
80
|
| R-3 | <<< |
acetilen ostali gorivi gasovi
|
1,5 5 |
Regulacioni ventil
|
R 3/8″ levi
|
Gumeno crevo f 6 f8
|
80
|
| R-4 | <<< |
kiseonik
|
10
|
Regulacioni ventil
|
R 1/4″
|
Gumeno crevo f 6 f8
|
80
|
| R-5 | <<< |
acetilen ostali gorivi gasovi
|
1,5 5 |
Gumeno crevo
|
Gumeno crevo f 6 f8
|
Gumeno crevo f 6 f8
|
80
|
| R-6 | <<< |
kiseonik
|
10
|
Gumeno crevo
|
Gumeno crevo f 6 f8
|
Gumeno crevo f 6 f8
|
80
|
-nepovratni ventil
-čaura od sinterovanog Cr – Ni – čelika
Proizvod je ispitan u Zavodu za zavarivanje Beograd – sertifikat broj 08/39-91. Osigurači su proizvedeni u skladu sa JUS K.M6.022.
